Reparación de muelle mineralero –planta Acindar-

DESCRIPCION:

Reparación y prolongación muelle para descarga de minerales

COMITENTE:

Acindar SA

UBICACIÓN:

Paraná de la Palmas – Villa constitución – Santa Fé.

EJECUCION:

2018/Actual.

DETALLE TRABAJOS:

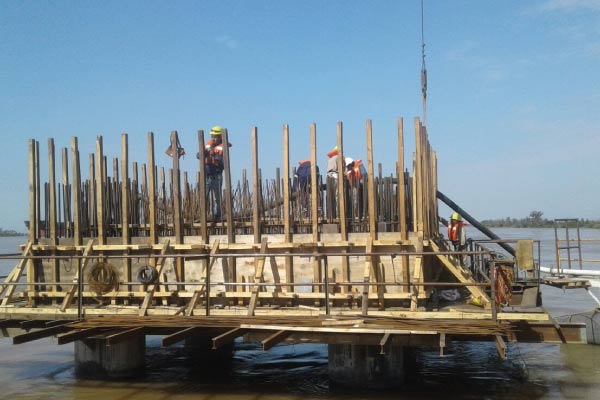

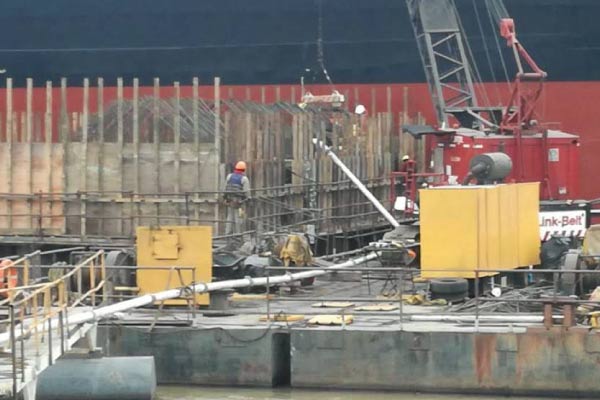

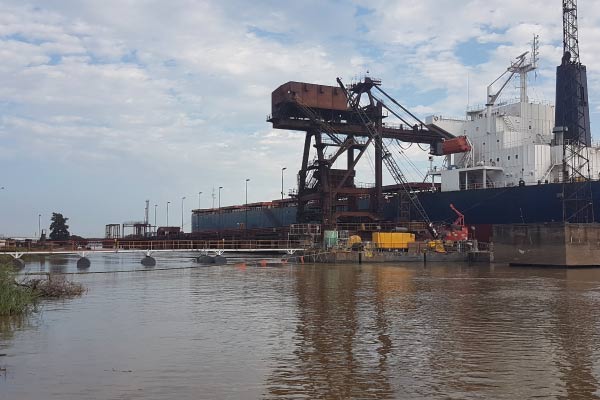

• Nuevo dolfín de atraque: compuesto por 8 pilotes de diámetro 1,3m y 45 mts de longitud; cabezal de hormigón armado de 345 m3, con nichos para apoyo vigas metálicas carrileras para desplazamiento de grúa de 600 tn empleada para descarga de buques entre 20.000 y 60.000 DWT

• Nuevo dolfín de amarre: compuesto por 4 pilotes de diámetro 1,3m y 40 mts de longitud; cabezal de hormigón armado de 130 m3, con bita para tiros de hasta 100 tn.

• Ejecución de tableros entre dolfines:

- Construcción de vigas metálicas carrileras para soportar el desplazamiento de la grúa de 600 tn
- Construcción de vigas secundarias ubicadas entre vigas carrilera
- Montaje desde pontón de “tríos” de vigas metálicas formados por 1 viga carrilera y 2 vigas secundarias; peso aproximado 35 tn y 17 mts de longitud
- Arriostramiento “in situ” de vigas una vez de montadas
- Fabricación y montaje de losetas de hormigón para conformar base de tablero contínuo
- Hormigonado de losa superior, dejando nicho e insertos para montaje de rieles
- Provisión, montaje, alineación, nivelación y ajuste de rieles para desplazamiento de grúa móvil

• Ejecución de obras electromecánicas:

- Diseño, fabricación y montaje de prolongación de cinta transportadora para mineral de hierro.
- Fabricación y montaje de nuevo sistema de contrapesos para balanceo de cintas
- Instalación eléctrica, sistemas de seguridad, puesta a punto y puesta en marcha de cinta
- Provisión, montaje y puesta en servicio de redes de incendio, agua potable, energía eléctrica e iluminación

• Ejecución de obras varias:

- Provisión y montaje de sistema de defensas con escudos en dolfines de atraque
- Provisión y montaje de bitas de amarre en distintos sitios del muelle

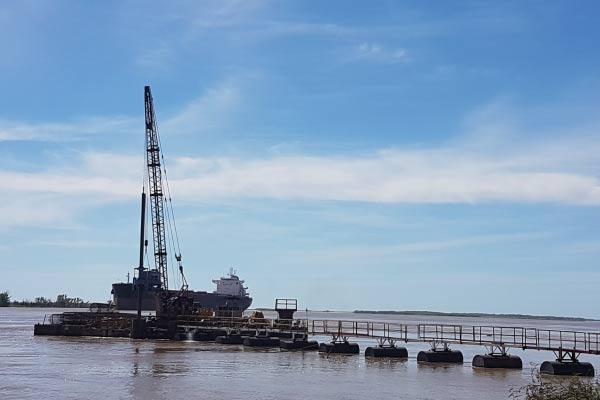

- Fabricación y montaje de pasarelas metálicas de unión entre muelle y torres de amarre
- Reparación de pilotes metálicos componentes de la estructura original deteriorados: refuerzo de sectores con espesores disminuidos y/o abollados, ejecución de capiteles bajo macizos existentes para vinculación de refuerzos de pilotes con macizos - Obras menores varias
